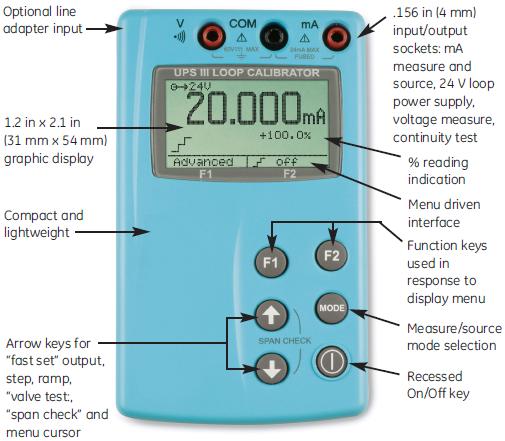

UPS-III 回路校驗儀

UPS III是多功能回路校驗儀。它堅固耐用、結構極緊湊。其尺寸為 3" x 5" ，重量?jī)H為 9.7盎司, 能輕易放入襯衣口袋中。

它是回路檢測、儀表維護、閥門設置的重要工具。它使用簡便，操作界面簡單易懂, 可幫您節省操作時間。

特點：

• 測量或輸出0~ 24 mA

• 精度：讀數的0.01%

• mA與%讀數同時顯示，線性或流量輸出

• 步進、量程檢查、閥門檢查、斜坡

• 6 VDC電壓測量和回路連續性測試

• 兼容HART® 設備


應用：

---

圖形顯示
使用菜單驅動的圖形顯示，比傳統的旋鈕、開關、多功能鍵和雙鍵組合更簡單。

測量或輸出0 ~ 24 mA
在測量和輸出模式下，都提供內部24V回路電源。這一點在工廠停運期間很重要。

精度：讀數的0.01%
此精度包括12個月的穩定性和溫度影響。UPS III對新式儀表能進行4:1 校驗，一般情況下，是數字多用表（DMM）精度的20~80 倍。

百分比讀數同步顯示
mA讀數和4~ 20 mA或0~20 mA的百分比同時顯示。UPS III也可把mA讀數轉換成流量的百分比。其它許多回路校驗儀不可能做到這一點。

步進、量程檢查、閥門檢查
線性測試中的快速步進和零點、量程調整。在閥門模式，能檢查閥門開度及測試開度值。

自動步進和斜坡輸出
輸出間隔（1~599s）可調，可單手完成回路檢測、閥門設置和閥門開度檢查。

“快速設置"輸出
使用箭頭鍵可以以0.001 mA的間隔設定輸出值。按住箭頭鍵可以快速輸出下一個值。此校驗儀是檢測報警設備的理想工具。

60 VDC測量
用于電壓輸出儀器的回路診斷和維修。

回路連續性和開關檢測工具
當查找故障、檢查回路完整性及測試開關時，減少了對數字多用表的依賴性。

HART兼容性
內部235Ω回路電阻（菜單選擇）

EMC符合EN 61326-1標準
符合重工業標準。而大多數回路校驗儀只適合輕工業使用。




規格：

---

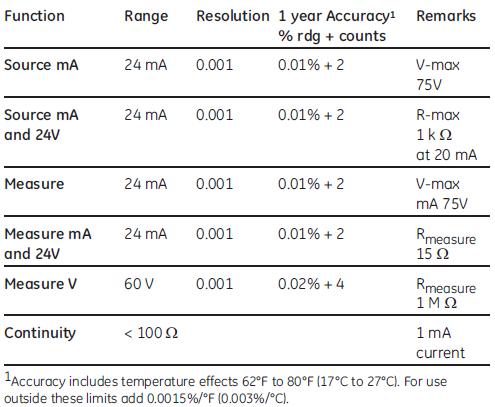

性能參數






電氣特性

電源	4 節 5號A堿性電池（標配）或電源適配器（見選項B）
電池壽命	在讀數模式下75小時；12mA時，18小時
自動關機	30分鐘(未進行任何按鍵操作)
電池電量不足	顯示電池標志
回路開路	閃爍“open loop"
回路電阻高	閃爍“check loop Ω"
超量程	顯示
Hart回路電阻	235Ω菜單選擇









環境特性

參考校驗條件	72°F (22°C) ±2°F(±3.6°C)/RH 45% ±15%
工作溫度	14°F~122°F (-10°C ~50°C)
相對濕度	0~90%，無冷凝
電氣參考	EN 61010, /EN 61326-1:1997 + A1:1998, CE標志

結構特性

外殼材料	ABS高強度塑料
尺寸（寬 x高 x深）	3″ x 5″ x 1″(77 mm x 129 mm x 24 mm)
重量	9.7盎司 (275 g)，包括電池
顯示	圖形LCD(31 mm x 54 mm)
電氣接口	4mm工業標準插口
